型号

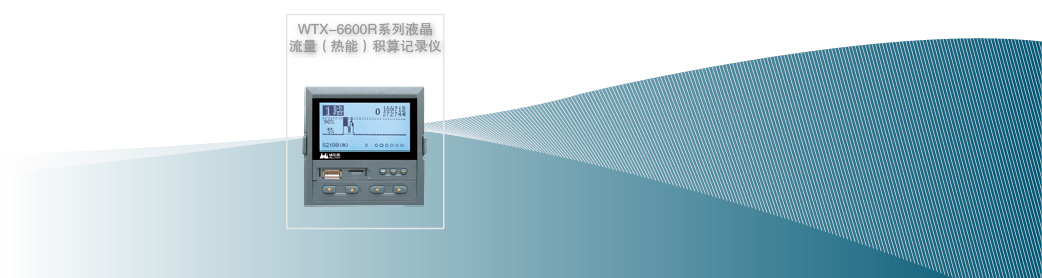

WTX-6600R系列液晶流量（热能）积算记录仪（配套型）

输入信号

电流：0 ~ 20mA、0 ~ 10mA、4 ~ 20mA
输入阻抗：≤100Ω
输入电流最大限制：≤30mA

电压：0 ~ 5V、1 ~ 5V、0 ~ 10V（特殊定制）、0 ~ 20 mV、0 ~ 100mV

输入阻抗：≥500KΩ

热电阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2

线性电阻：0 ~ 400Ω

热电偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26

频率信号：范围：0 ~ 10KHz，波形：矩形、正弦波、方波

输出信号

模拟输出：4 ~ 20mA（负载电阻≤480Ω）
                0 ~ 20mA（负载电阻≤480Ω）
                0 ~ 10mA（负载电阻≤960Ω）
                1 ~ 5V（负载电阻≥250KΩ）
                0 ~ 5V（负载电阻≥250KΩ）
                0 ~ 10V（负载电阻≥4KΩ）（特殊定制）

报警输出：继电器控制输出：AC220V/2A、DC24V/2A（阻性负载）

馈电输出：DC24V±1、负载电流≤50mA

通讯输出：RS485/RS232通讯接口
                波特率1200 ~ 9600bps可设置
                采用标MODBUS RTU通讯协议
                RS-485通讯距离可达1公里
                RS-232通讯距离可达：15米

测量精度

0.2%FS±1d

设定方式

面板轻触式按键设定、参数设定值密码锁定、设定值断电永久保存

显示方式

背光式3.5英寸128*64高分辨率点阵式白屏黑字液晶屏
显示内容可由汉字，数字，过程曲线，棒图等组成
通过面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等

记录间隔

1、2、4、6、15、30、60、120、240秒九档可供选择

存储长度

3天（间隔1秒时） ~ 720天（间隔240秒时）

打印控制

打印接口为RS-232C、可直接配接SP-A40SH系列串行打印机

使用环境

环境温度：0 ~ +50℃；相对湿度：≤85%RH；避免强腐蚀气体

工作电源

开关电源：AC 100 ~ 240V、50 ~ 60Hz、DC 20 ~ 29V

功耗

≤5W

结构

标准卡入式
