■ 远传液位仪表的构成
  1. 基型表与膜片部件（远传膜盒）通过毛细管部件相连并充罐传压介质构成远传仪表；
  2. 基型表与膜片部件（远传膜盒）直接相连并充罐传压介质构成液位仪表或带法兰直接安装仪表；
  3. 膜片部件的结构必须符合一些标准。
■ 远传仪表的应用
  1. 被测介质对变送器接头和敏感元件有腐蚀作用；
  2. 需要将高温被测介质与变送器隔离时；
  3. 被测介质中有固体悬浮物或高粘度易堵塞接头时；
  4. 被测介质用引压管引出易固化或结晶时；
  5. 更换被测介质需要冲洗以防止交混时；
  6. 必须保持卫生条件，防止污染时；
  7. 对测量方式有特殊要求时。
■ 中国机械工业标准汇编（法兰卷）
  1. DIN   2501     法兰标准；
  2. ASNI  16.5 B   法兰标准。

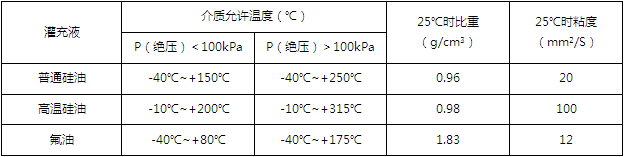

                                                      液位、远传密封装置灌充液特性表

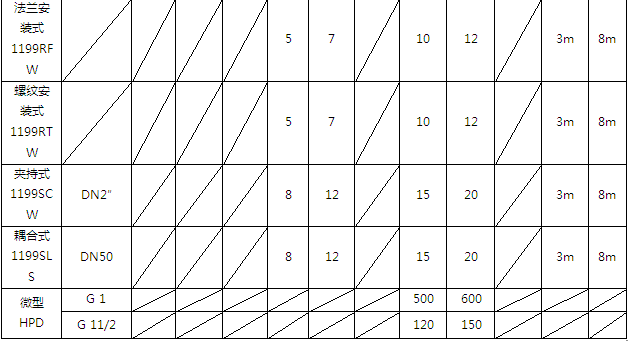

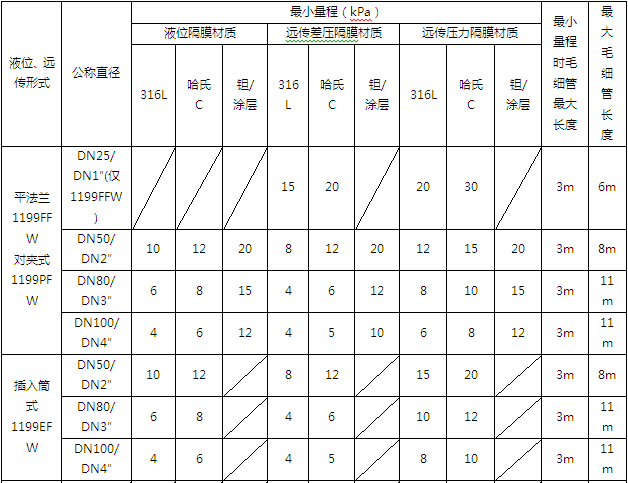

                              液位、远传密封装置形式、膜片材质与最小量程、毛细管长度对照表


■ 远传变送器的安装
1. 连接低压侧导压管

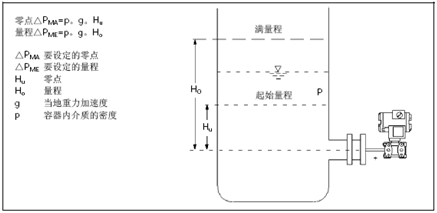

常压罐测量时不需要连接低压侧导压管，因为变送器低压侧室通到大气。敞口的连接管朝地安装以避免尘土进入（图1）。

                                                                                                                 图1 连接低压侧导压管

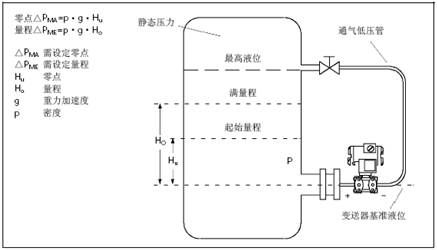

2. 当测量密闭器时，如果不产生气体冷凝或只有轻微的冷凝时（图2），低压侧导压管不需要充液。导压管线的敷设必须保证无积液产生，你可以或必须安装冷凝灌以避免积液。

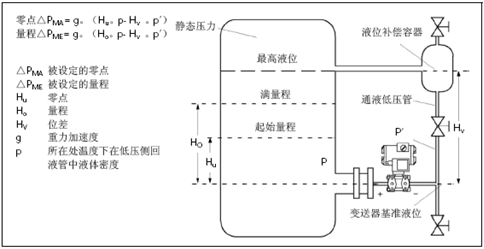

3. 当测量密闭容器且含有很强的冷凝气产生（图3），低压侧导压管必须充液（通常为中间冷凝液）。同时必须安装标定罐，配用如两阀组时，仪表可以被隔离。


          图2 密闭容器的测量（无或有轻微冷凝）                                                   图3 对封闭容器（强冷凝）测量的安装
低压侧的过程连接方式为1/4-14NPT阴螺纹或椭圆法兰。
